Trong hơn 15 năm làm nghề trắc đạc và địa kỹ thuật, tôi đã chứng kiến sự chuyển mình mạnh mẽ của các phương pháp đo đạc. Từ việc ròng rã kéo thước thép, dời trạm máy kinh vĩ quang học, cho đến sự thống trị của máy toàn đạc điện tử. Tuy nhiên, bước nhảy vọt thực sự làm thay đổi hoàn toàn tư duy và năng suất của ngành chính là công nghệ khảo sát địa hình bằng RTK.

Vậy chính xác thì khảo sát bằng công nghệ RTK là gì? Tại sao nó lại trở thành tiêu chuẩn không thể thiếu trong các dự án xây dựng, giao thông và quy hoạch hiện nay? Dưới góc nhìn của một kỹ sư trưởng tại Bách Việt United, tôi sẽ giúp bạn hiểu rõ từ nguyên lý kỹ thuật cốt lõi đến quy trình triển khai thực tế trên thực địa.

1. Khảo sát địa hình bằng RTK là gì?

Khảo sát địa hình bằng RTK (Real-Time Kinematic – Đo động thời gian thực) là một kỹ thuật định vị vệ tinh GNSS (Global Navigation Satellite System) cung cấp độ chính xác lên đến từng centimet ngay tại thời điểm đo. Thay vì phải tốn hàng giờ để thu tín hiệu tĩnh (Static) và xử lý hậu kỳ (Post-processing) tại văn phòng, RTK cho phép kỹ sư biết ngay tọa độ X, Y, Z của điểm đo ngay trên màn hình sổ tay điện tử.

Hệ thống RTK cơ bản hoạt động dựa trên hai thành phần chính:

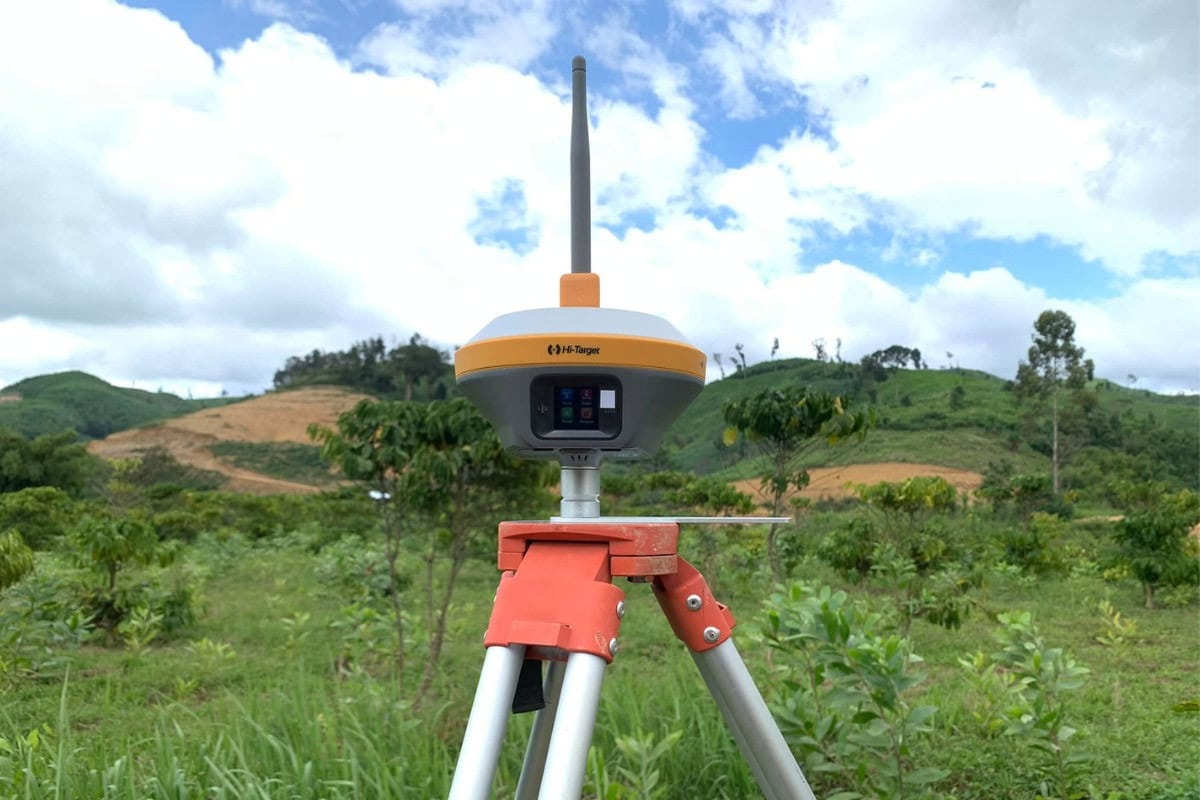

• Trạm tĩnh: Được đặt tại một điểm có tọa độ đã biết chính xác. Trạm Base liên tục thu tín hiệu từ các chòm sao vệ tinh (GPS, GLONASS, Galileo, BeiDou), tính toán sai số do tầng điện ly, tầng đối lưu và phát tín hiệu hiệu chỉnh (Correction data).
• Trạm động: Là thiết bị mà kỹ sư cầm đi đo tại các điểm chi tiết. Rover vừa thu tín hiệu vệ tinh, vừa nhận tín hiệu hiệu chỉnh từ trạm Base (thông qua sóng Radio UHF hoặc mạng Internet 3G/4G qua giao thức NTRIP) để giải bài toán định vị, cho ra tọa độ với độ chính xác cao.

Hiện nay tại Việt Nam, việc sử dụng mạng lưới trạm CORS quốc gia (VNGEONET) đã giúp kỹ sư loại bỏ được việc phải thiết lập trạm Base tĩnh, chỉ cần mang Rover kết nối 4G là có thể làm việc ngay, tối ưu hóa đáng kể thời gian triển khai.

2. Tại sao công nghệ RTK lại thay đổi ngành trắc đạc công trình?

So với các phương pháp truyền thống, khảo sát địa hình bằng RTK mang lại những lợi ích vượt trội mà bất kỳ chủ đầu tư hay nhà thầu nào cũng mong muốn:

• Không yêu cầu thông hướng nhìn: Máy toàn đạc điện tử bắt buộc máy và gương phải nhìn thấy nhau. Với RTK, miễn là thiết bị có thể “nhìn” thấy bầu trời để thu tín hiệu vệ tinh, bạn có thể đo đạc ở những địa hình đồi núi nhấp nhô, bị chia cắt mà không cần lập quá nhiều trạm chuyền.
• Năng suất cực cao: Một tổ đo RTK (chỉ cần 1-2 người) có thể đo được hàng nghìn điểm chi tiết mỗi ngày, gấp 3 đến 5 lần so với tổ đo toàn đạc truyền thống.
• Độ chính xác đồng đều: Sai số của RTK không bị cộng dồn theo khoảng cách như khi đo đa giác bằng máy toàn đạc. Mọi điểm đo đều có độ chính xác độc lập, thường đạt mức 1-2 cm đối với mặt bằng và 2-3 cm đối với độ cao.

3. Quy trình khảo sát địa hình bằng máy GPS RTK chuẩn kỹ thuật

Tại Bách Việt United, để đảm bảo chất lượng hồ sơ khảo sát và tuân thủ chặt chẽ các quy chuẩn pháp luật của Bộ Tài nguyên và Môi trường, chúng tôi áp dụng quy trình 5 bước nghiêm ngặt sau:

Bước 1: Khảo sát thực địa và lập phương án kỹ thuật

Kỹ sư tiến hành trinh sát khu vực dự án, đánh giá mức độ che khuất (cây cối, nhà cao tầng) và tình trạng sóng 3G/4G. Từ đó quyết định sử dụng trạm Base nội bộ phát Radio hay dùng trạm CORS VNGEONET.

Bước 2: Tìm kiếm mốc tọa độ quốc gia và Cài đặt thông số

Hệ thống vệ tinh sử dụng hệ tọa độ toàn cầu WGS-84, trong khi bản đồ tại Việt Nam sử dụng hệ tọa độ quốc gia VN-2000. Kỹ sư phải tiến hành đo nối ít nhất 3 đến 4 mốc tọa độ cơ sở (mốc địa chính hoặc mốc đường chuyền cấp cao) bao trùm khu vực đo để tính toán 7 tham số tính chuyển (Local Transformation). Bước này là “linh hồn” của quá trình đo đạc, quyết định toàn bộ độ chính xác của dự án.

Bước 3: Tiến hành đo đạc chi tiết

Kỹ sư di chuyển Rover đến các điểm đặc trưng của địa hình (đỉnh đồi, chân taluy, mép đường, ranh giới thửa đất…). Thời gian bắt điểm chỉ mất từ 1 đến 5 giây cho mỗi vị trí. Các điểm đo được mã hóa (Coding) trực tiếp trên sổ tay (ví dụ: Duong, CotDien, HoNuoc) để phục vụ cho việc nối nét bản đồ tự động sau này.

Bước 4: Kiểm tra chéo

Là một kỹ sư lão luyện, tôi luôn yêu cầu đội ngũ phải đo kiểm tra lại các mốc khống chế vào cuối ngày, hoặc kết hợp sử dụng máy toàn đạc điện tử để đo đối chứng tại những khu vực RTK báo sai số (PDOP) cao. Điều này đảm bảo tính toàn vẹn của dữ liệu (Data Integrity).

Bước 5: Xử lý số liệu và lập bản đồ địa hình

Dữ liệu tọa độ (file .CSV hoặc .TXT) được trút vào các phần mềm chuyên dụng như AutoCAD Civil 3D, DP Survey hoặc Trimble Business Center để vẽ cao độ, tạo mô hình bề mặt tự nhiên (TIN Surface), vẽ đường đồng mức và biên tập bản đồ địa hình theo các tỷ lệ 1/500, 1/1000, 1/2000 đúng tiêu chuẩn TCVN.

4. Những giới hạn của RTK và Cách chuyên gia khắc phục

Dù là công nghệ tiên tiến, khảo sát địa hình bằng RTK không phải là “cây đũa thần” giải quyết được mọi tình huống. Kinh nghiệm thực địa chỉ ra những giới hạn sau:

• Hiệu ứng đa đường và Che khuất: Khi đo dưới tán cây rừng rậm rạp hoặc trong các hẻm đô thị nhiều nhà cao tầng, tín hiệu vệ tinh bị dội lại hoặc bị che khuất, khiến máy bị mất Fix (mất khả năng giải đa trị) hoặc cho ra tọa độ sai lệch hàng mét.
• Phụ thuộc vào hạ tầng viễn thông: Khi sử dụng trạm CORS, nếu khu vực dự án (như vùng sâu vùng xa) không có sóng 3G/4G, Rover sẽ không nhận được tín hiệu hiệu chỉnh.

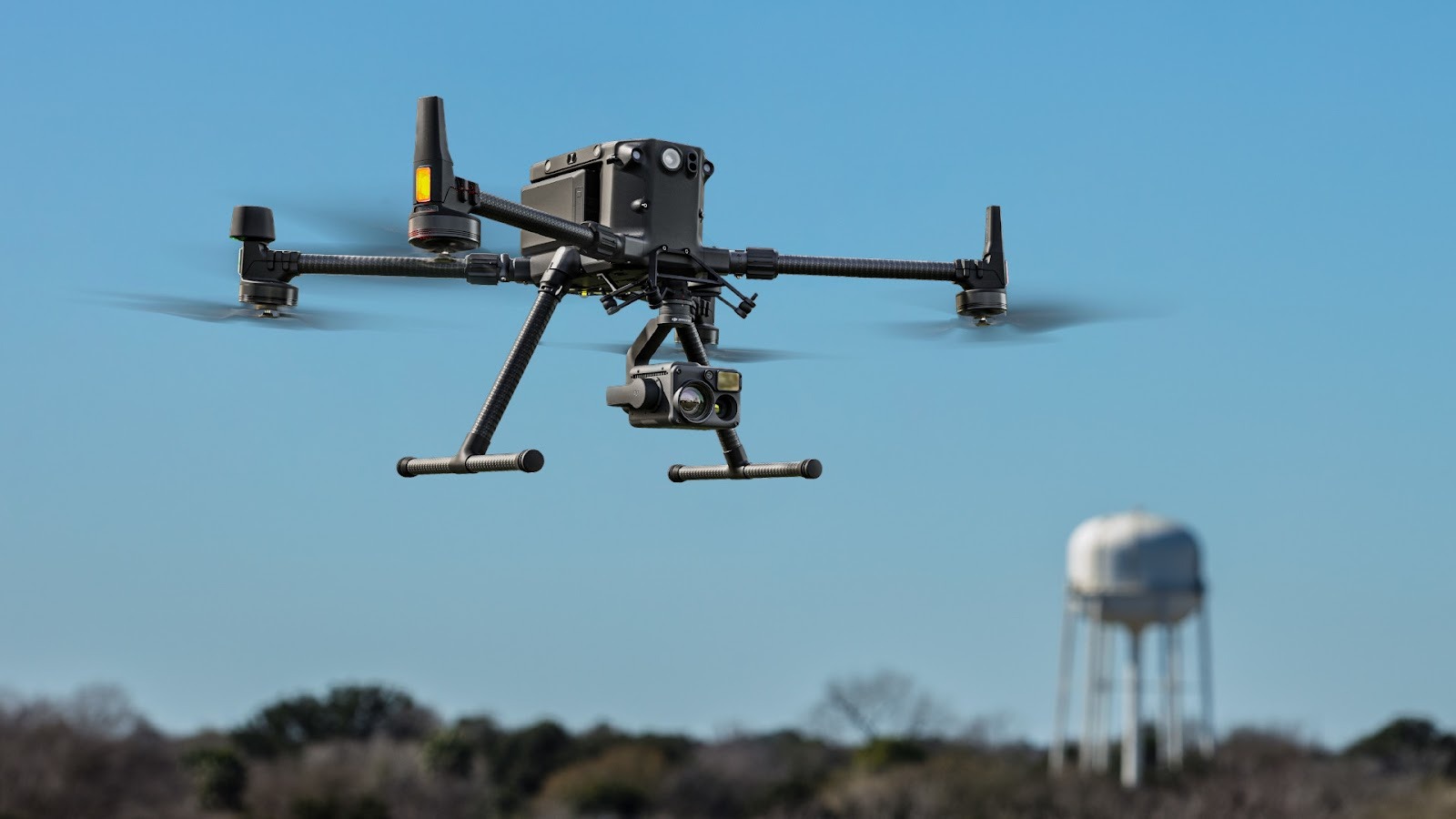

Giải pháp của Bách Việt United: Chúng tôi không bao giờ phụ thuộc vào một công nghệ duy nhất. Đối với các khu vực che khuất, chúng tôi sử dụng RTK để lập mốc khống chế ở khu vực quang đãng, sau đó dùng Máy toàn đạc điện tử để đo hắt vào. Đối với các dự án diện tích lớn hoặc địa hình hiểm trở không thể tiếp cận, chúng tôi kết hợp đo đạc bằng công nghệ UAV RTK (Drone) hoặc quét 3D Laser Scanning để lập bản đồ quangogrammetry, mang lại hiệu quả tối đa.

5. Dịch vụ Khảo sát Địa hình và Địa chất tại Bách Việt United

Với hơn một thập kỷ đồng hành cùng hàng trăm dự án lớn nhỏ trên toàn quốc, Bách Việt United tự hào là đơn vị cung cấp giải pháp trắc đạc và địa kỹ thuật toàn diện. Chúng tôi không chỉ sở hữu các trang thiết bị GNSS RTK hiện đại nhất thế giới (Trimble, Leica, CHCNav, ComNav) mà còn có đội ngũ kỹ sư dạn dày sương gió, nắm vững các tiêu chuẩn pháp lý hiện hành.

Bên cạnh dịch vụ trắc đạc công trình và lập bản đồ địa hình, chúng tôi còn cung cấp dịch vụ khảo sát địa chất chuyên sâu, khoan lấy mẫu và thí nghiệm cơ lý đất nền. Sự kết hợp đồng bộ giữa số liệu địa hình (bề mặt) và địa chất (lòng đất) sẽ cung cấp cho các nhà thiết kế và chủ đầu tư một bức tranh hoàn hảo nhất, đảm bảo tính an toàn và tối ưu kinh tế cho mọi công trình.

Công nghệ khảo sát địa hình bằng RTK đã và đang là tiêu chuẩn vàng trong ngành trắc đạc. Tuy nhiên, thiết bị hiện đại chỉ phát huy tối đa giá trị khi được vận hành bởi những kỹ sư có chuyên môn sâu và tư duy giải quyết vấn đề linh hoạt. Nếu dự án của bạn đang cần một đối tác khảo sát uy tín, chính xác và tốc độ, hãy liên hệ ngay với Bách Việt United để được tư vấn phương án kỹ thuật tối ưu nhất.
